Hewlett Packard


Известной "козырной картой" компании HP до недавнего времени были модульные коммутаторы для рабочих групп, например, ProCurve Switch 41 00gl, но в октябре 2003 года компания HP представила новую линейку стекируемых моноблочных управляемых гигабитных коммутаторов третьего уровня HP ProCurve Switch 2800, которая состоит из двух основных продуктов:

  • Switch 2824 - 20 портов 10/100/1000 Мбит/с Ethernet и    четыре    "двойных"    порта 10/100/1000 Мбит/с, позволяющих установку оптических модулей mini-GBIC;
  • Switch 2848 - 44 порта 10/100/1000 Мбит/с Ethernet и четыре "двойных" порта.
  • Эти устройства предназначены для подключения станций рабочей группы на скоростях вплоть до 1000 Мбит/с, что будет важно для пользователей, часто работающих с файлами большого размера.

    Коммутатор Switch 2848 выполнен в корпусе для монтажа в стойку высотой 1 U и имеет четыре свободных разъема для установки дополнительных четырех интерфейсов 1000Base-SX/LX/LH, оснащенных разъемами типа LC для оптического волокна. Для обеспечения высокого коэффициента готовности в коммутаторе предусмотрено резервирование блоков питания.

    Пропускная способность шины коммутатора составляет 96 Гбит/с, что обеспечивает обработку до 71,4 млн. 64-байтных кадров в секунду, то есть коммутатор является полностью не блокируемым. В стек можно объединить до 16 коммутаторов, которые будут представлять собой единое устройство с общим IP-адресом для управления.

    Функции IP-маршрутизации в рассматриваемых коммутаторах реализованы на базовом уровне: обеспечивается автоматический выбор одного из 16 заранее заданных маршрутов. Возможно, в будущем HP добавит в устройство поддержку динамических протоколов маршрутизации. Чтобы ограничить передачу группового широковещательного трафика (например, видео), в сети используется фильтрация протокола группового вещания IGMPv2.

    В коммутаторе реализована поддержка до 60 ВЛВС на базе стандарта 802.1Q, кроме того, обеспечивается аутентификация пользователей, подключенных к портам коммутатора по протоколу IEEE 802.1x.

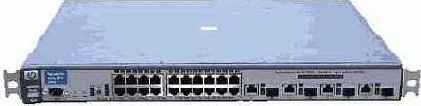

    HP 2824: все абонентские карты являются гигабитными

    Также можно объединять порты коммутатора по стандарту 802.3ad и Cisco Fast EtherChannel, что позволяет повысить пропускную способность магистральных линий связи. Для резервирования сетевых соединений используется протокол остового дерева (IEEE 802.1D) с быстрой сходимостью (IEEE 802.1w).

    Приоритезация трафика поддерживается только на канальном уровне - на базе стандарта 802.1р. Управление потоками кадров возможно в дуплексном режиме согласно стандарту 802.3х.

    Существует несколько различных способов управления коммутатором: через SNMP, вэб-ин-терфейс, консоль (при удаленном управлении можно устанавливать защищенное соединение по протоколам SSH и SSL). Также поддерживается мониторинг (четыре группы RMON, SMON) и протокол идентификации устройств CDP (Cisco Discovery Protocol).
