Тестирование производительности беспроводной распределённой сети


Итак, после того как распределенная сеть настроена и её работоспособность проверена, можно приступать к тестированию её производительности. При тестировании ноутбук с беспроводным адаптером располагался в непосредственной близости от первой точки доступа (AP #1), в качестве которой выступал беспроводной маршрутизатор Gigabyte GN-B49G c версией прошивки Firmware 1.35E. Вторая точка доступа (AP #2), в качестве которой выступал беспроводной маршрутизатор Gigabyte GN-BR01G c версией прошивки Firmware 1.30E, находилась в соседнем помещении за бетонной стеной.

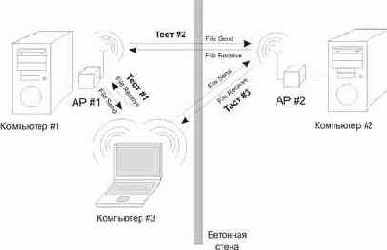

В первом тесте измерялся трафик между ноутбуком и ПК #1, к которому подключалась точка доступа AP #1. Во втором тесте измерялся трафик между ПК #1 и ПК #2, то есть, между компьютерами, к которым подключены точки доступа. В третьем тесте измерялся трафик между ноутбуком и вторым стационарным компьютером (ПК #2), расположенным за бетонной стеной, к которому подключалась вторая точка доступа. Схема тестирования показана на рис. 14.

Рис. 14. Схема тестирования распределённой беспроводной сети

Для генерации трафика использовался тестовый пакет NetIQ Chariot 5.0 с нагрузочными скриптами, имитирующими передачу и приём файлов.

Сводные результаты тестирования представлены в таблице 2.

Таблица 2. Результаты тестирования распределённой беспроводной сети



Тест Трафик, Мбит/с
Ноутбук > ПК #1 18,3
ПК #1 > Ноутбук 19,3
Ноутбук - ПК #1 (дуплекс) 18,5
ПК #2 > ПК #1 18,9
ПК #1 > ПК #2 19,1
ПК #2 - ПК #1 (дуплекс) 19,4
Ноутбук > ПК #2 5,9
ПК #2 > Ноутбук 9,0
Ноутбук - ПК #2 (дуплекс) 8,5

Как видно из представленных результатов, в тесте взаимодействия ноутбука с ПК #1, то есть когда беспроводной клиент находится в непосредственной близости от точки доступа, сетевой трафик вполне соответствует стандарту IEEE 802.11g.

При взаимодействии друг с другом двух точек доступа сетевой трафик также соответствует стандарту 802.11g.

При взаимодействии ноутбука с ПК #2, то есть, когда задействуется распределённая сеть и данные от ноутбука поступают первоначально на первую точку доступа, затем передаются второй точке доступа и только после этого поступают в ПК #2, сетевой трафик несколько ослабевает.

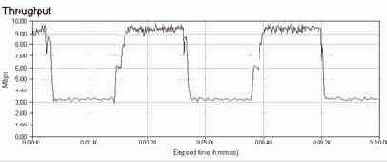

Причём в данном случае заметна асимметрия при передаче трафика от ноутбука к ПК #2 и в обратном направлении. Характерно, что при передаче данных от ноутбука к ПК #2 можно выделить два режима передачи: со скоростью 9 и 3 Мбит/с (рис. 15). Причём каждый из режимов длится в течении чуть меньше 2 мин. В результате в среднем скорость передачи составляет порядка 6 Мбит/с.



Рис. 15. Два режима работы при передаче данных от ноутбука к ПК #2
Однако, в любом случае, те преимущества, которые позволяет получить распределённая беспроводная сеть, с лихвой компенсируют и незначительное снижение скорости передачи.
